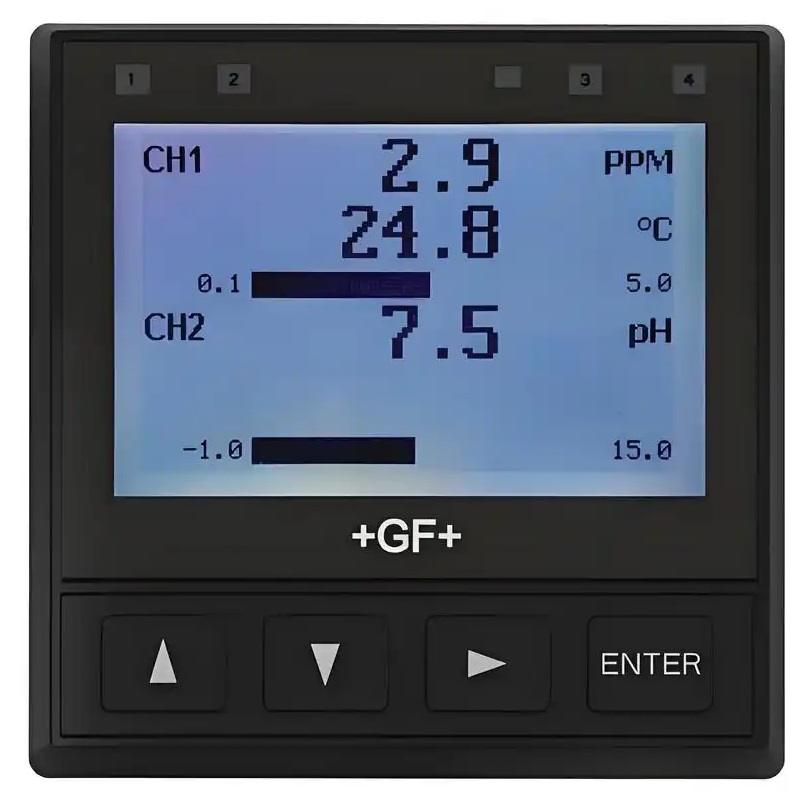

+GF+SIGNET 9950-X 余氯控制器

9950-3余氯控制器为双通道变送器，可支持两个传感

器。9950-3支持的传感器类型分别为余氯（FCl），二氧化氯

（ClO2）和pH。

9950-3（用于GF余氯面板）软件与连接到余氯或二氧化氯

传感器以及pH电极的智能电子组件相结合，可提供应用过

程的实时、准确的读数。

可通过自动为余氯电极的成功单点校准和pH电极的两点

校准添加时间戳来改进校准支持。操作员可以输入下一个

校准日期，到该日期时，显示器的背光会变红加以提示。

用于余氯的新型Chemical Guard继电器模式可确保安全

准确地输送正确剂量的氧化剂以及pH调节化学品。选择

Chemical Guard模式时，pH的控制和调节将始终优先于

氧化性化学品（其浓度取决于pH）的加药。

9950-3标配3-9950.393-3模块，具有四路二进制输入和两

组机械继电器。#1二进制输入专用于外部流量开关输入，

可接入新的继电器模式Chemical Guard，并可在系统中没

有流量时禁用继电器。在没有流量开关或不需要Chemical

Guard的时候，9950-3可选配-1或-2型号继电器模块。

3-9950-3标配四路4-20mA输出。3-9950.395-M Modbus模

块使得将GF余氯控制器面板组件添加到新的或现有的通

信网络变得非常简单。

特点

• 同一变送器可用于多种消毒剂传感器类型：

 余氯

 二氧化氯

 pH

• 支持多种语言：简体中文，英文，法文，德文，意大利文和

 西班牙文

• 可在同一台变送器中组合两种不同的传感器类型

• Chemical Guard（适用于余氯）：控制继电器动作以安

 全输送氧化或pH调节化学品的软件

• 流量开关中断可在系统没有流量时禁用警报和化学加药

• 标配四路4-20mA电流回路输出（2路在基本单元中，2路

 在附加模块中）

• 可通过USB端口使用标准USB闪存驱动器进行现场固件

 升级

• Modbus模块，可用于连接到串行RS485自动化网络

制造商部件号

3-9950-3  159 001 954 9950 基本单元 - 直流供电，2 通道输入，2 路无源 4-20mA 输出，2 路有源 4-20mA 输出（模块），2 组机械继电器，4 个二进制输入

3-9950-4  159 001 955 9950 基本单元 - 交流供电，2 通道输入，2 路无源 4-20mA 输出，2 路有源 4-20mA 输出（模块），2 组机械继电器，4 个二进制输入

3-9950-5 159 001 956  9950 基本单元 - 直流供电，2 通道输入，2 路无源 4-20mA 输出

可选配件模块

3-9950.393-1 159 310 268 继电器模块：4 组机械式继电器

3-9950.393-2 159 310 269  继电器模块：2 组机械式继电器和 2 组固态继电器

3-9950.393-3 159 310 270 继电器模块：2 组机械式继电器和 4 个二进制输入

3-9950.395-M 159 001 905  9950 Modbus 模块

3-9950.398-2 159 001 848 双通道 4-20mA 电流回路输出模块

配件和替换部件

3-8050.396 159 000 617 RC 滤波器套件（用于继电器），每套 2 个

3-9950.391  159 310 278 直插式接头套件，9950 变送器

3-9950.392 159 310 279 继电器模块接头套件，9950 变送器

3-9900.392 159 001 700 壁挂式外壳套件

3-9000.392-1 159 000 839 液密接头套件，NPT（1 个）
